Meilleure pratique « PIM, configuration et visualisation 3D »
26/10/2023 : La configuration des produits est considérée par près de 80% des entreprises comme un facteur de succès pour les activités industrielles : Les entreprises crossbase, KiM et Plan Software entretiennent depuis de nombreuses années un partenariat étroit visant à intégrer de manière transparente leurs solutions logicielles, PIM (crossbase), configuration (3PQ®) et visualisation 3D (CADClick®). Lors du webinaire « Product Configuration meets PIM » du 12 octobre 2023, le lien entre PIM, configuration, visualisation 3D et données CAO/BIM a été expliqué à l'aide d'exemples de bonnes pratiques.

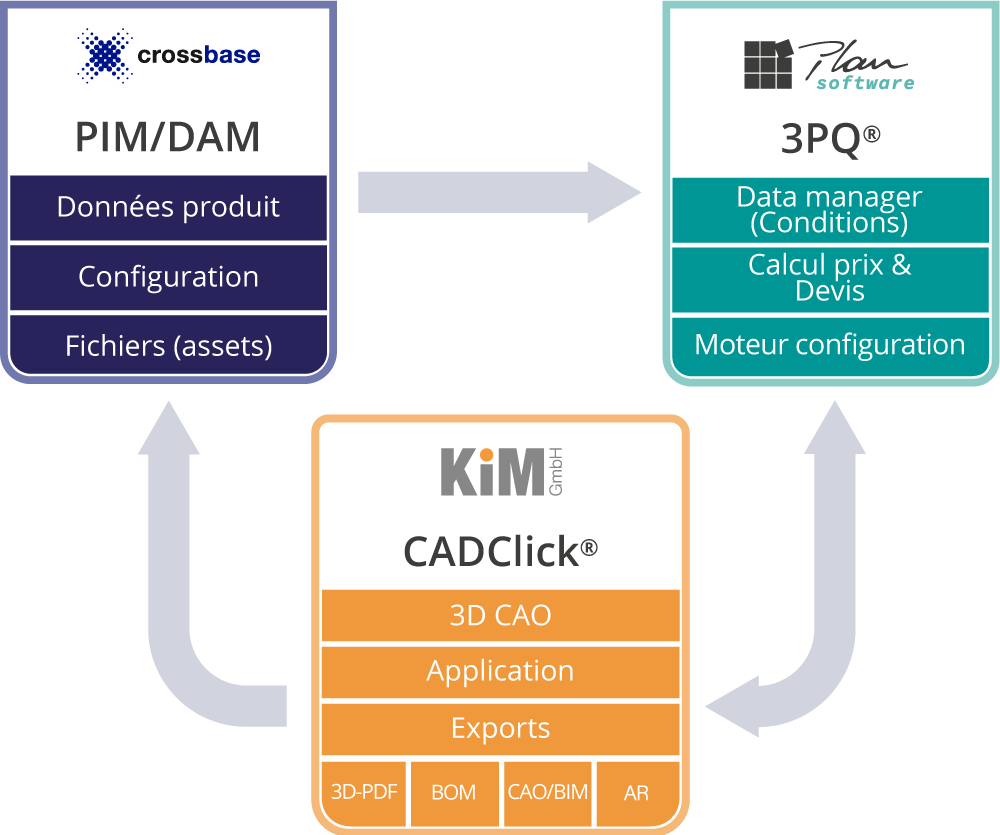

L'interaction entre tous les partenaires impliqués s'explique très simplement : crossbase fournit, à partir de son PIM et de son DAM, toutes les informations produits pour les composants utilisables dans la configuration. Les règles de combinaison des composants sont définies dans le configurateur 3PQ® - et parallèlement, les modèles CAO pour la visualisation en 3D sont définis dans CADClick®.
Enfin, dans une application web, l'utilisateur a la possibilité de configurer une solution de produits à partir de différents composants. L'utilisateur peut réutiliser le résultat de la configuration directement dans son système CAO. De plus, des images photoréalistes et des fichiers CAO/BIM peuvent être retransmis par CADClick® à crossbase pour une diffusion via des portails ou la création de documentations. Un circuit fermé dont l'objectif est de fournir des solutions de produits aux planificateurs et aux utilisateurs finaux tout en réduisant au minimum les efforts internes nécessaires à cet effet.
Lors du webinaire, les modules de la solution ont été présentés en détail par les partenaires. Tous les partenaires sont issus de l'industrie, notamment de la construction mécanique, de l'électrotechnique et de la technique du bâtiment. Un lavabo avec robinetterie pour une planification sanitaire et un bloc de vannes pour la distribution de liquides ont donc été choisis comme meilleures pratiques.
crossbase - les informations produit
Comme mentionné, crossbase fournit des informations sur les produits.
Il s'agit de
- caractéristiques techniques (dimensions, matériaux, couleur, fixation ...)
- données du système ERP rattaché (par ex. prix)
- relations entre les produits (nomenclatures, accessoires, pièces de rechange ...)
- fichiers médias (images, dessins, diagrammes, documents, vidéos ...)
- textes (par ex. pour l'appel d'offres, la fiche technique, l'offre) - en différentes langues et variantes nationales
De plus, les possibilités de configuration des composants en une solution produit complète sont gérées dans crossbase au moyen d'une structure de configuration. Cela comprend d'une part la définition des composants (« objets de configuration ») qui composent une solution de produit. Et d'autre part, dans quelles caractéristiques de configuration ces composants varient. D'autres informations peuvent à leur tour être associées à chacune de ces caractéristiques de configuration. Il peut s'agir par exemple de textes ou d'images en arrière-plan pour aider à la sélection ou d'informations pour le calcul ou la présentation dans la fiche technique.
Plan Software - la logique
crossbase met à disposition les composants et les possibilités de combinaison de base. Les possibilités techniques concrètes sont limitées par le système de configuration de Plan Software (3PQ®).
Dans le gestionnaire de données du configurateur, l'ensemble de règles pour la logique du produit (les « conditions ») est défini sous forme de cas possibles et de cas exclus, sur la base des caractéristiques de configuration mentionnées. Les logiques pour les nomenclatures et le calcul des prix y sont également définies.
Il s'agit d'une configuration guidée dans laquelle le moteur de configuration traite les dépendances après chaque clic de l'utilisateur et ne met à sa disposition que des possibilités réalisables.
KiM - la visualisation
Dans le configurateur 3D de KiM (CADClick®), les composants et la configuration globale composée de plusieurs éléments sont visualisés. Pour cela, il faut modéliser les modèles CAO 3D, les points d'accrochage et les contrôles de collision pour les assemblages géométriquement possibles des pièces.
KiM met en œuvre l'interface de l'application, basée sur un concept UX/UI, avec une visualisation 3D qui, adaptée à la configuration, est réalisée en temps réel. La vue peut être déplacée, tournée et zoomée et les composants peuvent être « montés » par glisser-déposer.
Pour finir, la configuration globale peut être exportée sous forme de liste de pièces (« bill of materials ») avec les prix, la vue photoréaliste (avec perspective, zoom et résolution réglables), générée sous forme de fichier CAO/BIM (PDF 3D, STEP, DWG, IFC, etc.) ou projetée en RA (réalité augmentée) dans une image spatiale.
crossbase - Transfert des données générées dans la base de données centrale
Les résultats de CADClick® peuvent à leur tour être retransmis à crossbase :
- Les images photoréalistes des composants peuvent également être utilisées dans le cadre du marketing.
- Les fichiers BIM générés par CADClick® peuvent être distribués à des portails, des sites web ou directement aux clients via le serveur API de crossbase. La génération se fait au moyen d'une langue réglable, d'un format de sortie (par ex. IFC, Revit) et d'un LoD (Level of Detail 100-500).
- En outre, le moteur d'impression crossbase permet de créer une fiche de données de l'offre attrayante avec Adobe InDesign, sur la base des paramètres de configuration choisis
