ETIM Modelling Classes : données standardisées pour le BIM

Les classes de modélisation ETIM (ETIM MC) sont une extension du standard de classification ETIM et ouvrent de nouvelles possibilités pour le travail avec BIM (Building Information Modeling). La norme ETIM, neutre vis-à-vis des fabricants, offre une base uniforme à l'échelle mondiale pour l'échange électronique de données de produits et soutient les planificateurs et les fabricants de la même manière dans le domaine de la construction et des techniques du bâtiment.

Avec les Modelling Classes, ETIM propose un concept BIM qui réunit de nombreux avantages pour nos clients industriels et que nous soutenons donc activement.

Albrecht Bosler
CTO, crossbase SARL

Qu'est-ce qu'ETIM et comment fonctionne-t-il ?

ETIM désigne une classification standardisée des produits qui permet l'échange de données techniques dans différentes langues. Le transfert de données s'effectue via le format BMEcat, qui est reconnu dans le monde entier. La norme est régulièrement développée, la version actuelle étant ETIM 8.0. Depuis la version 3.0, crossbase prend largement en charge la classification ETIM.

L'introduction des Modelling Classes (MC)

ETIM a complété les classes de base existantes par ce que l'on appelle des Modelling Classes (MC). Celles-ci ont été spécialement développées pour l'application dans le domaine BIM. Chaque Modelling Class est liée à un modèle CAO 3D paramétrable et contient des caractéristiques géométriques adaptées à la classe de base correspondante.

Exemple : Modelling Class EC001007

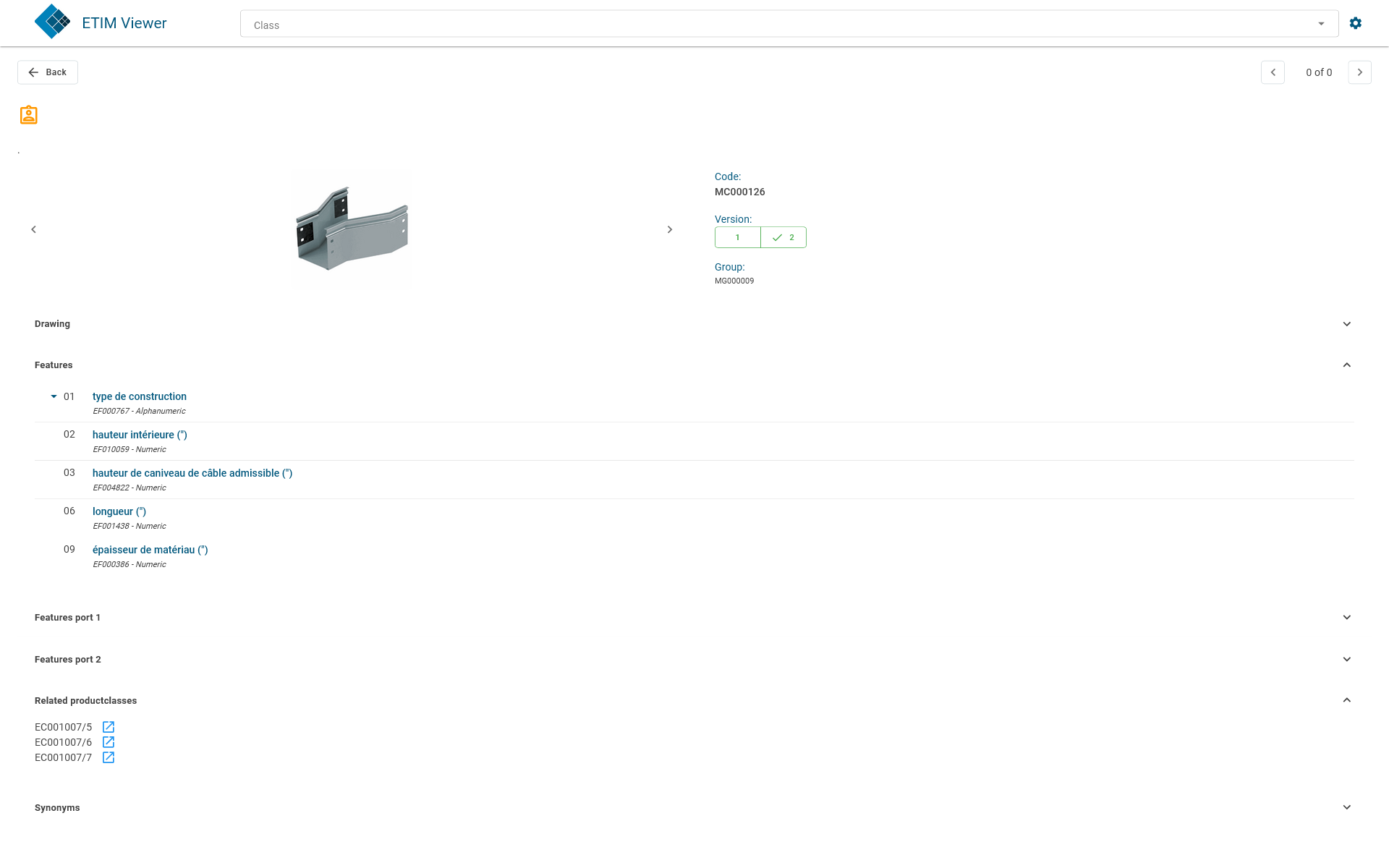

La Modelling Class pour une pièce de réduction pour chemins de câbles (EC001007) contient :

• Caractéristiques géométriques : par exemple, longueur d'insertion IL1.
• Dessins de la pièce : Dessins dimensionnels avec référence aux caractéristiques et aux raccords.
• Classes de base liées : Les caractéristiques telles que la qualité du matériau ou les caractéristiques doubles (p. ex. hauteur du chemin de câbles Ho) sont représentées ici.

Le modèle CAO 3D correspondant avec référence aux caractéristiques géométriques et aux caractéristiques de base se trouve ici.

Une caractéristique particulière est ce que l'on appelle les ports, qui permettent d'utiliser une caractéristique géométrique comme la longueur d'insertion pour plusieurs points de connexion. Cela réduit considérablement le nombre de caractéristiques nécessaires.

Objets BIM basés sur ETIM MC

Grâce aux Modelling Classes, les concepteurs peuvent créer des objets BIM neutres vis-à-vis des fabricants, qui peuvent être utilisés de manière flexible dans les outils de planification. Ces objets neutres peuvent être échangés contre des objets BIM spécifiques aux fabricants contenant des informations détaillées sur les produits, telles que la couleur, le matériau ou les caractéristiques techniques, lors des phases de planification ultérieures.

Pour les fabricants, ETIM MC offre un avantage décisif : ils n'ont pas besoin de fournir des fichiers BIM spécifiques pour différents systèmes comme Revit ou Allplan. Il leur suffit de soumettre à leurs produits des données géométriques conformes aux classes de modélisation. Ces données peuvent ensuite être utilisées pour générer des modèles CAO 3D spécifiques au fabricant.

Mise en œuvre technique et soutien de crossbase

Le format BMEcat sert de plate-forme d'échange et a été complété par des éléments spéciaux (User Defined Extensions, UDX) afin de transférer les caractéristiques spécifiques aux Modelling Classes. crossbase prend désormais en charge plus de 300 objets BIM 3D et a adapté son modèle de données en conséquence :

• • Modèle de données de classification : extension aux données de Modelling Class.
  • Importation de la classification et mappage des caractéristiques : optimisations pour les mappages de port.
  • Format BMEcat : extensions pour UDX.

Une étape importante dans le développement du BIM

L'introduction des classes de modélisation ETIM marque une étape importante dans la standardisation des données BIM. Les fabricants, les architectes et les planificateurs peuvent ainsi bénéficier d'une mise à disposition et d'une utilisation plus efficaces des données. Grâce à un processus de mise à disposition des données pour les applications BIM simplifié, les fabricants peuvent désormais le faire avec un minimum d'effort, ce qui représente une avancée considérable.

crossbase offre un support complet pour les classes de modélisation ETIM et permet une intégration facile dans les flux de travail existants, rendant ainsi l'utilisation du BIM encore plus accessible dans la pratique.
